Placă metalică cu jumătate de gaură

Așa-numitul PCB cu jumătate de gaură metalică înseamnă că, după ce prima gaură este găurită, a doua gaură este găurită și se realizează procesul de formare, iar în cele din urmă jumătate din gaura metalizată este reținută. De obicei, jumătatea de gaură este proiectată în cea mai mare margine a PCB-ului, iar jumătatea de gaură este îndepărtată sub forma gong-ului, lăsând doar jumătatea de gaură pe PCB, cunoscută în mod obișnuit ca placa de circuit metalic cu jumătate de gaură.

Puncte cheie

1.Pielea de cupru de pe peretele orificiului PCB cu jumătate de gaură din metal după formare este neagră, rămâne bavuri, iar deviația este întotdeauna o problemă dificilă în procesul de formare al producătorilor de PCB.

2. În special, întregul rând de jumătate de găuri similare găurilor de ștampilă sunt foarte scurtcircuitate din cauza distanței foarte mici.

3. Metodele obișnuite de procesare pentru formarea PCB cu semi-orificiu metalizat includ gong-uri pentru mașina de frezat cu control numeric, perforarea mecanică cu perforare, tăierea VCUT etc. Când îndepărtați cuprul din unele găuri inutile, aceste metode de procesare vor duce inevitabil la fire de cupru și bavuri rămase pe secțiune din găurile PTH rămase și chiar și pielea de cupru a peretelui găurii va fi deformată și dezlipită serios.

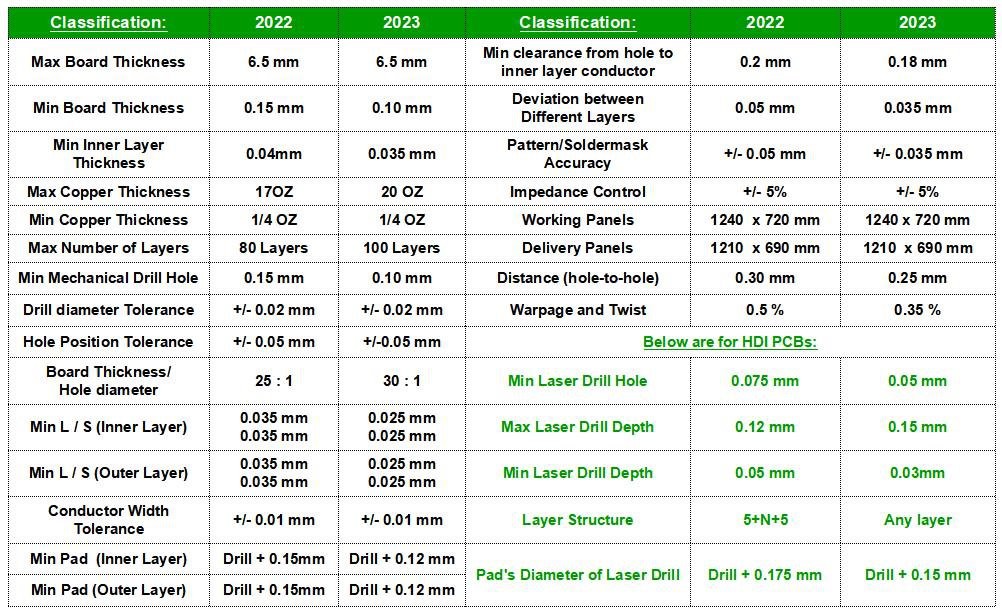

Capacitate tehnică
