Placă de circuit imprimat cu transformator

Placa de circuit imprimat transformator este o placă de circuit imprimat high-end care joacă un rol important în sistemele de conversie și distribuție a puterii. Este folosit în principal pentru a potrivi diferența de tensiune dintre sursa de alimentare și sarcină pentru a asigura funcționarea stabilă a sistemului de alimentare.

Materialul plăcii de circuit imprimat transformator este de obicei o placă din plastic armat cu fibră de sticlă (placă FR-4) sau un substrat din aluminiu. Avantajele plăcii FR-4 sunt costul scăzut, fiabilitatea ridicată, performanța de procesare bună și, de asemenea, foarte stabilă la temperaturi și umiditate ridicate. Substraturile din aluminiu, pe de altă parte, au performanțe excelente de disipare a căldurii și sunt potrivite pentru aplicații de mare putere.

Metoda de conectare a punctului central este un design tipic al unei plăci de circuit transformator, care utilizează două diode pentru a conecta două niveluri de ieșire și un cablu de punct central pentru a conecta sarcina electrică la placa de circuit. Acest design este adesea folosit în amplificatoarele de sunet și sursele de alimentare pentru a elimina semnalele de interferență și pentru a crește puterea de ieșire.

Componentele unei plăci de circuite transformatoare includ condensatoare, rezistențe, diode, tranzistoare, inductori, siguranțe, etc. Printre acestea, condensatoarele sunt folosite pentru a stoca sarcini, rezistențele sunt folosite pentru a limita curentul, diodele sunt folosite pentru a limita curentul la flux unidirecțional, tranzistoarele sunt folosite pentru a amplifica sau controla curentul, inductoarele sunt folosite pentru a bloca schimbările de curent, iar siguranțele sunt folosite pentru a proteja echipamentele de suprasarcina curentă.

Proiectarea plăcilor de circuite imprimate pentru transformatoare trebuie să ia în considerare pe deplin parametri precum tensiunea și curentul pentru a asigura funcționarea lor normală și pentru a evita deteriorarea prin suprasarcină. În același timp, aspectul și conexiunea plăcii de circuite trebuie să fie proiectate și optimizate cu atenție pentru a asigura performanța și fiabilitatea acesteia.

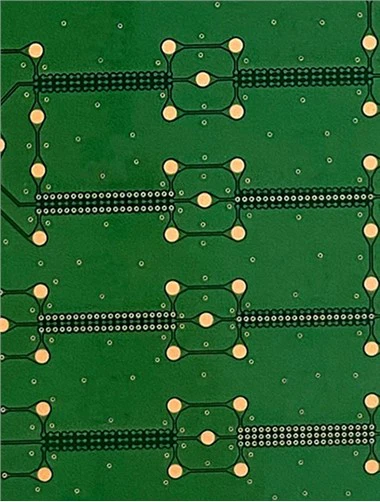

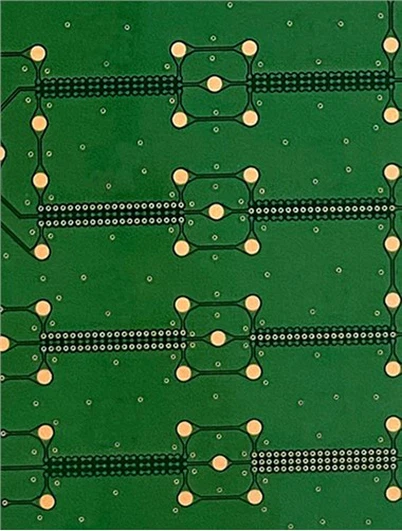

Imagine: placa de circuit imprimat transformator

Specificațiile plăcii de probă

Articol: placa de circuit imprimat transformator

Strat: 18

Caracteristici: găuri îngropate, grosimea interioară a cuprului este de 175 um, grosimea cuprului stratului exterior este de 70 um

Material: S1000-2M

Grosimea barei: 5.2±0.5mm

Tag-uri populare: placă de circuit imprimat transformator, China, producători de plăci de circuit imprimat transformator, furnizori, fabrică
