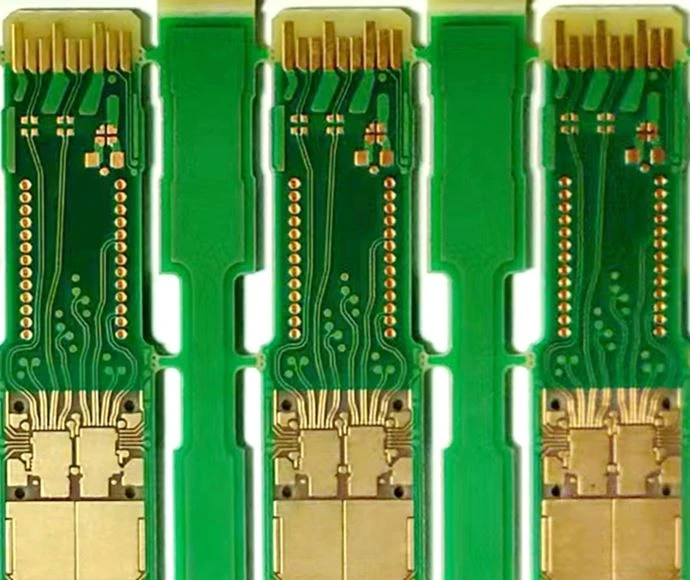

Placă PCB conector Edge

Conectorul de margine este utilizat pentru conectarea între plăcile de circuite imprimate, care pot conecta circuite și pot transmite semnale. Există multe contacte metalice dreptunghiulare aranjate în rânduri lângă marginea plăcii de circuit imprimat. Contactele metalice sunt formate prin galvanizarea unui strat de nichel-aur pe placa de cupru. Aceste contacte metalice fac parte din cablajul plăcii de circuit imprimat.

Se numesc degete de aur deoarece suprafețele lor sunt placate cu nichel și formele lor sunt asemănătoare degetelor. Nichelul auriu de pe suprafața degetului de aur poate îmbunătăți rezistența prizei, conductivitatea și rezistența la oxidare a piesei.

Funcția degetului de aur

Prin contactul și conducerea dintre degetul de aur și foaia arc din slotul pentru card, PCB-ul extern și placa de bază pot fi interconectate. În același timp, din cauza diferenței dintre cerințele de performanță ale utilizatorului, este convenabil să dezasamblați și să înlocuiți. Cel mai obișnuit design Golden Finger apare pe placa grafică și pe modulul de memorie din computer.

Metodele de tratare a suprafeței cu degetul de aur includ, în general, placarea cu aur prin imersie și placarea cu aur electric.

Placare cu aur electric:grosimea poate ajunge la 3-50um". Datorită conductivității sale superioare, rezistenței la oxidare și rezistenței la uzură, este utilizat pe scară largă pe PCB-uri cu degete de aur care trebuie să fie înfundate frecvent sau frecate mecanic. Cu toate acestea, din cauza costului ridicat al placare cu aur, este folosit doar pentru placarea cu aur local, cum ar fi degetul de aur.

Imersion Gold:grosimea este în general 1-3um". Datorită conductivității sale superioare, planeității și lipirii sale, este utilizat pe scară largă în plăcile PCB de înaltă precizie proiectate prin poziție cheie, IC de legare, BGA etc. Pentru PCB cu degete aurii Cerințe de rezistență la uzură, întregul proces de depunere a aurului poate fi selectat și costul procesului de depunere a aurului este mult mai mic decât cel al procesului de aur electric.
