Introducere Sihui Fuji PCBA
Lăsaţi un mesaj
Sihui Fuji este un producător de electronice care vizează niveluri de calitate de clasă mondială. Putem oferi o soluție completă unică de la proiectarea PCB ~ PCB ~ fabricarea PCBA. Fiabilitatea ridicată, calitatea înaltă și timpul de livrare scurt sunt ceea ce ne străduim să facem.

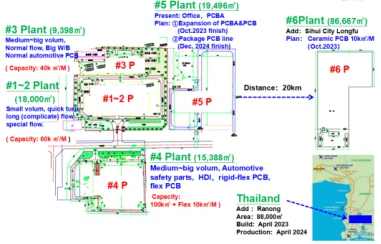

Aspectul plantei
Capacitatea de producție SMT
|
Linia |
Echipamente |
Piese minime |
Capacitate SMT /H |
Capacitate linie/M |
|
Linia 1 |
KE2060M |
0402 |
|
|
|
Randul 2 |
RX-8 |
0201 |
100,000 |
57,200,000 |
|
|
RS-1R |
0201 |
47,000 |
26,884,000 |
|
|
RS-1R |
0201 |
47,000 |
26,884,000 |
|
Linia 3 |
RS-1R |
0201 |
47,000 |
26,884,000 |
|
|
RS-1R |
0201 |
47,000 |
26,884,000 |
|
|
RS-1R |
0201 |
47,000 |
26,884,000 |
|
Linia 4 |
RX-8 |
0201 |
100,000 |
57,200,000 |
|
|
RS1-XL |
0201 |
47,000 |
26,884,000 |
|
|
RS1-XL |
0201 |
47,000 |
26,884,000 |
|
Capacitate totală:300 de milioane de puncte/lună |
||||
|
Linia |
Proces |
Marca |
Model |
Abilitatea de inginerie |
PCB minim (L*W) |
PCB maxim (L*W) |
|
|
Linia 4 |
Marcare cu laser |
Ruiitian |
RTM-C450 |
marca laser |
±0.02um |
50x50mm |
450x450mm |
|
|
Imprimare |
GKG |
GKG-GLS |
imprimare |
±12UM/±6σ |
50x50mm |
870x610mm |
|
|
SPI |
Sinic - Tek |
S8080L |
rezoluţie |
13um |
50x50mm |
630x550mm |
|
|
SMT 3 seturi |
JUKI |
RX-8 / RS-1RS /RS1-XL |
Precizia axei X/Y |
±35um |
50x50mm |
950x370mm |
|
|
AOI înainte de reflux |
Sinic - Tek |
S510D |
rezoluţie |
10um |
50x50mm |
550x450mm |
|
|
reflux N2 |
Jingtuo |
JTR-1003N |
Zona de temperatură |
10 |
L: 50 mm |
L: 450 mm |
|
|
AOI după reflux |
Sinic - Tek |
S510D |
rezoluţie |
10um |
50x50mm |
550x450mm |
Aspect și capacitate DIP
1, lipire prin val: 3 linii cu 4 zone de preîncălzire Up-Down și dispozitiv N2, calitatea și fiabilitatea lipirii sunt excelente.
2, Lipire selecționată: 1 linie cu precizie ridicată, fiabilitate ridicată și pierderi mici de lipit.
|
Linia |
Proces |
Marca |
Model |
Preîncălziți |
Lățimea maximă a PCB-ului |
Bară de lipit |
Capacitate (㎡) |
|
DIP #1 |
val |
Ridong |
Vârf-450 |
4 zona 2 partea |
450 mm |
SAC305 |
10,000 |
|
DIP #2 |
val |
Jingtuo |
INTELIGENT-450-H |
4 zona 2 partea |
450 mm |
SAC305 |
10,000 |
|
DIP #3 |
val |
Jingtuo |
INTELIGENT-350-H |
4 zona 2 partea |
350 mm |
SAC305 |
8,000 |
|
DIP #4 |
val |
Jingtuo |
INTELIGENT-610-H |
4 zona 2 partea |
540 mm |
SAC305 |
15,000 |
|
DIP #5 |
selecţie |
Xinrui |
SW-300S |
Dimensiune minima 50x50mm |
Dimensiune maxima 300x250 |
SAC305 |
1,000 |
Echipament de productie

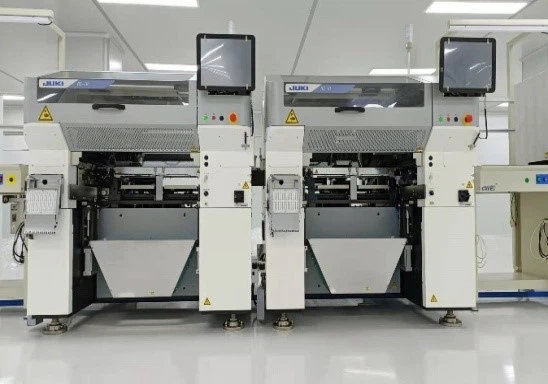

Montator JUKI RS-1R
Marker cu laser

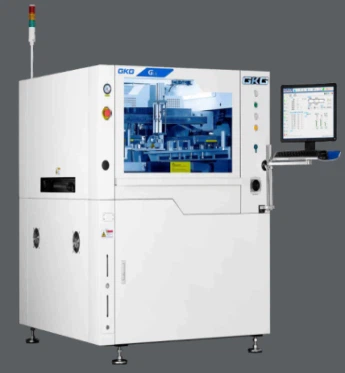

Imprimanta pentru pasta de lipit
Raft de colectare
Măsurător inteligent FA
Raze X de mare putere
Navigație auto
Placă de control pentru A/C auto
